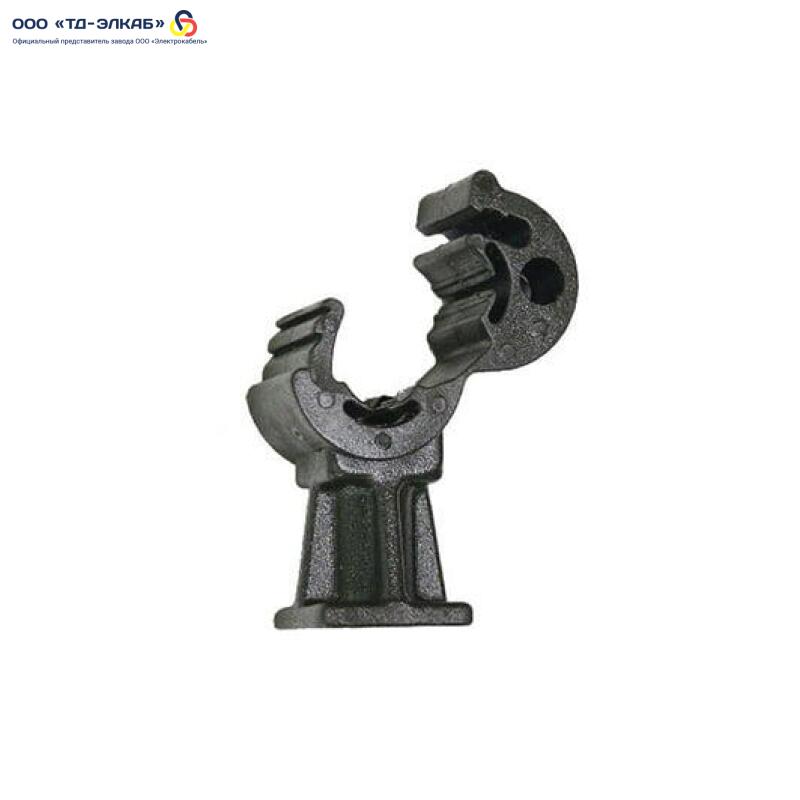

Универсальный держатель для крепления токоотвода
Универсальный держатель для крепления токоотвода предназначен для монтажа оцинкованного проводника диаметром от 8 до 10 мм. Этот держатель отличается многофункциональностью, так как его можно использовать для монтажа токоотвода как на кровле, так и на фасаде здания, а также на водосточной трубе.
Держатель проводника
Держатель проводника является элементом системы молниезащиты. На изображении представлены два положения держателя: открытое (состояние поставки) и зафиксированное.

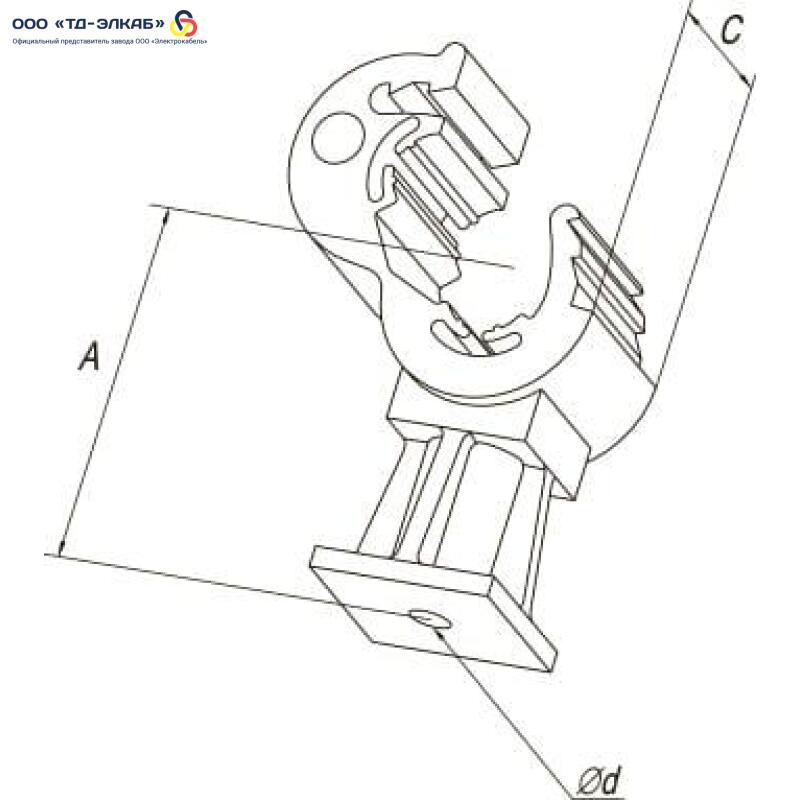

Варианты крепления:
- Цилиндрическое отверстие Ø5 мм
- Резьбовое отверстие (М6, М8, М10)
При монтаже с использованием винта, дюбеля или самореза для крепления пластикового держателя на фасаде здания рекомендуется использовать держатели с цилиндрическим отверстием.
Фиксация и крепление
Фиксация держателя проводника осуществляется с помощью крепежного винта. Для крепления к фасаду здания с использованием резьбовых шпилек применяется держатель с резьбовым крепежным отверстием Ø8 мм. Этот вариант применяется в случае наличия утеплителей на фасаде или других технологических особенностей, когда необходимо отдалить токоотвод от поверхности фасада.
Дополнительные возможности
Фасадный держатель может быть использован как самостоятельный элемент для крепления молниезащиты или в комбинации с другими элементами системы молниезащиты.
- Для опуска молниеотвода по водостоку используется держатель токоотвода пластиковый в комплекте с держателем на водосток (код: 32300). В этом случае используется держатель с резьбовым крепежным отверстием (М6).
- Для крепления молниезащиты на черепичной кровле можно использовать пластиковый держатель в комбинации с черепичным держателем (код: 32103).
- Для монтажа на кровле с сэндвич-панелями используется пластиковый держатель в комплекте с пластиной
Принцип монтажа
Крепление токоотвода (Ø 8-10 мм) осуществляется с помощью защелкивания держателя. Его конструкция обеспечивает плотное прилегание ко всей внутренней поверхности, что способствует надежной фиксации проводника. Плотность зажима регулируется количеством щелчков застежки.
Преимущества пластиковых держателей
- Материал, используемый для изготовления держателей, не подвержен коррозии.
- Не теряет своих свойств в течение 30 лет при воздействии солнечных лучей и перепадах температур от -50 до +50 °С.
- Легкость пластикового держателя значительно упрощает монтаж, особенно при больших объемах установки, в отличие от металлических аналогов.
*PCV -Материал изделия -пластик
