Комплект контура заземления

Описание

Комплект контура заземления

Предназначен для безопасной и надежной установки системы заземления в частных домах. Включает стержневые заземлители, соединительные элементы, металлические полосы и монтажные аксессуары, обеспечивая эффективную защиту от молний и электрических замыканий. Идеальное решение для создания контура заземления в частных домах, соответствующее всем стандартам безопасности. Этот комплект гарантирует долговечность системы и предотвращает повреждения от молний и коротких замыканий.

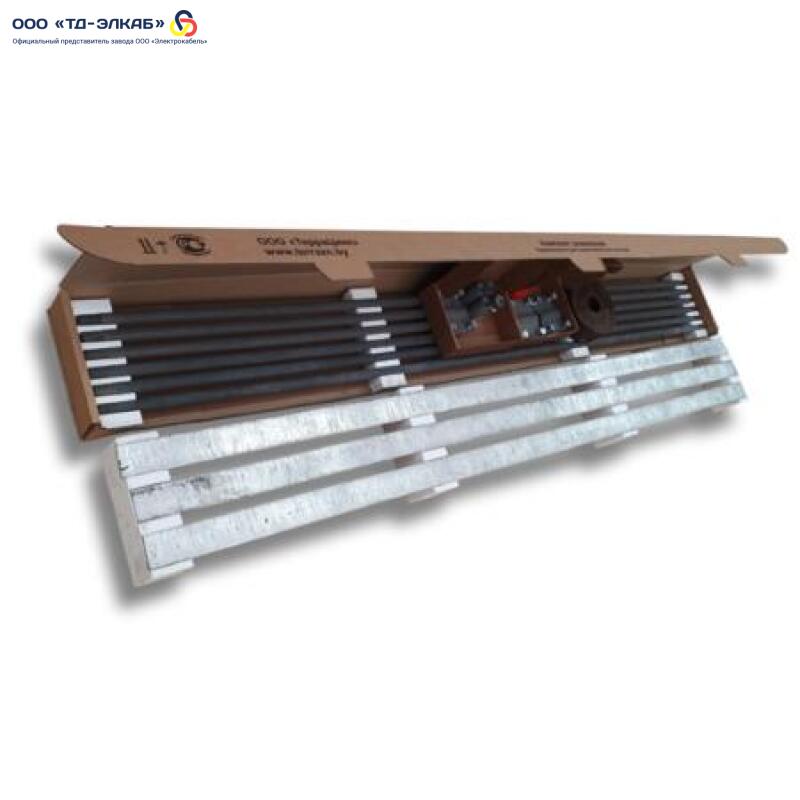

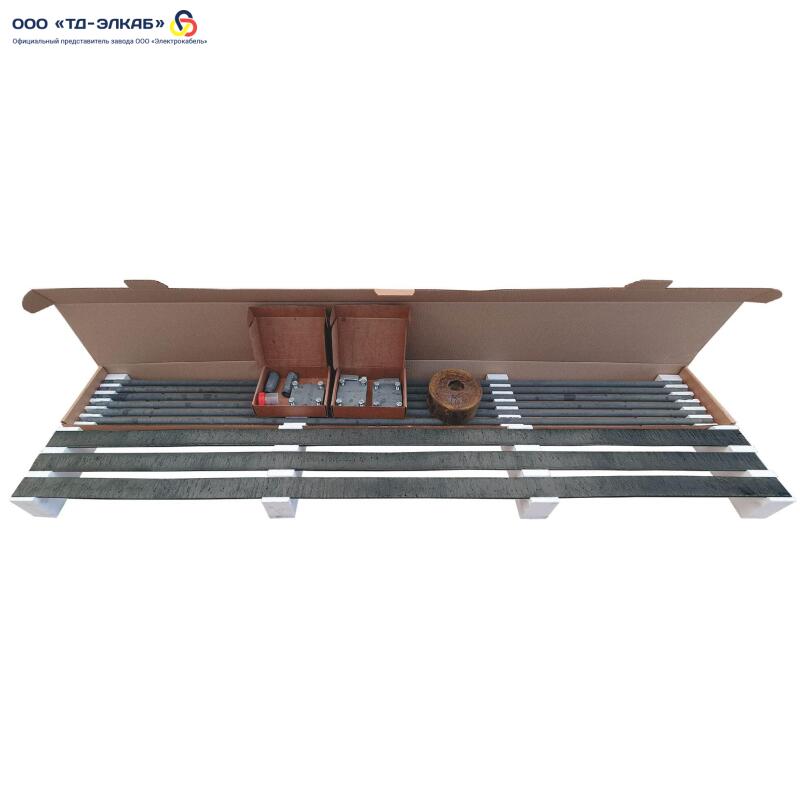

Комплект контура заземления включает все необходимые компоненты для монтажа системы заземления:

• 3 стержневых заземлителя (L-1,5 м, Ø16)
• 3 стержневых заземлителя с заострением (L-1,5 м, Ø16)
• 3 муфты соединительные
• Монтажный комплект (винт, гайка)
• 3 зажима «Штырь-полоса-прут»
• 3 оцинкованные металлические полосы (40×4×1500 мм)
• Электропроводящая смазка (40 г)
• Антикоррозионная лента
• Рабочие перчатки (1 пара)

Рекомендации по установке контура заземления:

Необходимые инструменты:

• Ручной ударный инструмент (кувалда) или перфоратор с ударной насадкой SDSmax мощностью 20 Дж.
• Гаечный ключ №24.
• Два гаечных переключателя №13.
• Газовый ключ.

Процесс монтажа:

1. В верхней части заостренного штыря накручивается монтажный комплект. С помощью ручного ударного инструмента (кувалды) штырь можно забить в грунт до уровня, удобного для монтажных работ.
2. Затем выкручивается монтажный комплект со штырями. На его резьбу наносится антикоррозионная токопроводящая смазка, и накручивается соединительная муфта.
3. Резьба второго штыря также покрывается антикоррозионной токопроводящей смазкой и закручивается в муфту до полного контакта с первым штырем. Важно обеспечить надежное соединение штырей для эффективной передачи тока от одного штыря к подключению через соединительную муфту.
4. Второй штырь забивается в грунт.
5. На установленные штыри крепится соединительный элемент арт. 57081 «заземлитель-полоса-прут».

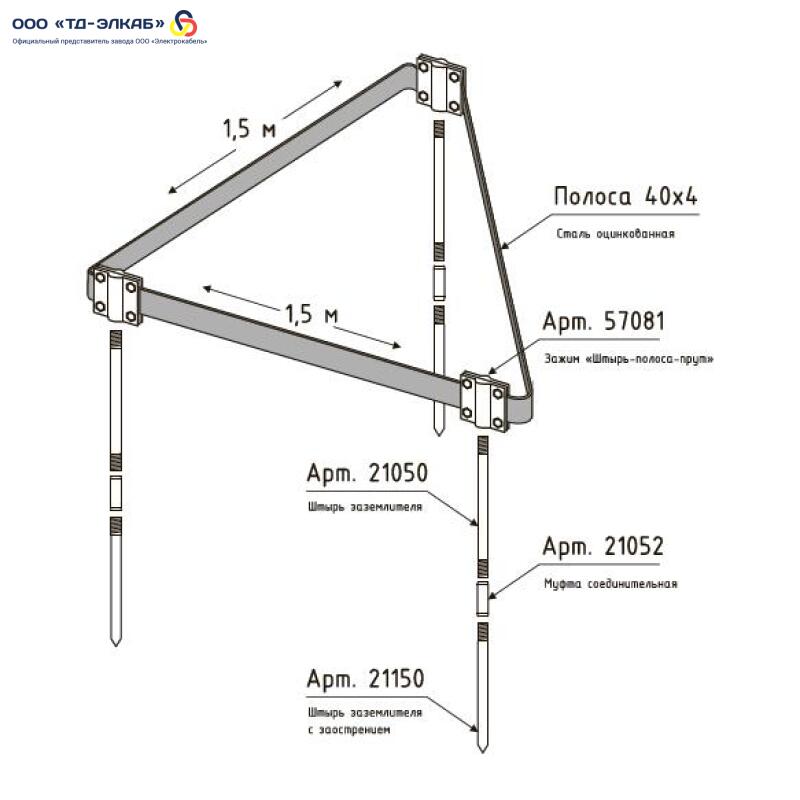

6. Оставшиеся две точки расположены на расстоянии 1,5 метра друг от друга, применяя аналогичный метод.
7. Все три точки соединяются между собой полосой горячей оцинковки 40х4 с помощью резьбы арт. 57081. Места соединений обрабатываются антикоррозионной лентой.Этот процесс надежно обеспечивает заземление и защиту от внешних воздействий.
