Комплект заземления 4,5 м

Описание

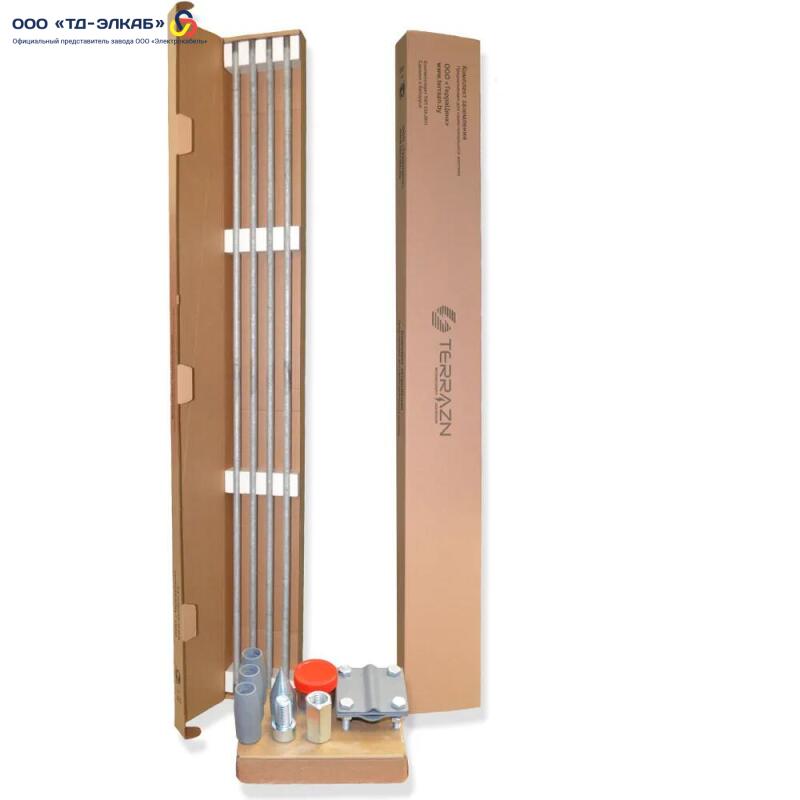

Комплект заземления из оцинкованной стали D16 мм длиной 4,5 м

Комплект заземления из оцинкованной стали D16 мм длиной 4,5 м  — это надежное решение для обеспечения безопасности в надежных электроснабжениях. Приспособление для использования в домах, на дачных участках, для подключения электрокотлов и электрощитов. Срок службы комплекта составляет до 25 лет, что делает его экономически выгодным выбором. Комплект стержневого вертикального заземлителя 3 м идеально подходит для заземления частных домов, обеспечивая надежную защиту от перенапряжений и молний.

В комплект входят

• Штыри заземлителя без заострения (3 шт.)
• Соединительные муфты (2 шт.)
• Ударные винт и гайка (по 1 шт.)
• Наконечник заземлителя (1 шт.)
• Зажим «штырь-полоса-прут» (1 шт.)
• Электропроводящая смазка ЭПС-98 (40 г)
• Масса упаковки 8,24 кг

Преимущества штыревой системы заземления

• Новизна штыревой системы заземления состоит в методе соединения последовательных стержней, что предотвращает разрушения изделия при попадании штыря заземлителя на твердые предметы на глубине, увеличивает глубину монтажа;
• Отсутствие в конструкции штыревой системы заземления сварных соединений обеспечивает улучшенные прочностные характеристики;
• Стойкость к коррозии всех деталей системы заземления (подтверждено протоколом испытаний 9979/3 19.07.2017г. выд. Государственным научным учреждением «Институт порошковой металлургии»);
• Конфигурация штыревой системы заземления позволяет легко получать заданные стабильные параметры сопротивления;
• Большой срок службы системы заземления (покрытие цинком методом горячего цинкования создает толщину цинкового покрытия 180-200мкм, что обеспечивает срок службы изделия более 30 лет);
• Монтаж штыревой системы заземления может производиться даже одним человеком;
• Штыревая система заземления универсальна в применении (может использоваться как снаружи зданий, так и в подвальных помещениях).

Рекомендации по монтажу штыревой системы заземления

Необходимые материалы:

• Комплект заземления 6м;
• Проводник с сечением не менее 100мм2;
• Монтажный инструмент (кувалда / перфоратор с насадкой SDS-max).

Необходимые инструменты:

• Ручной ударный инструмент (кувалда) или электрический ударный инструмент с ударной нагрузкой от 20 Дж (перфоратор с насадкой SDSmax);
• Гаечный ключ №24;
• Два гаечных ключа №13;
• Ключ газовый.

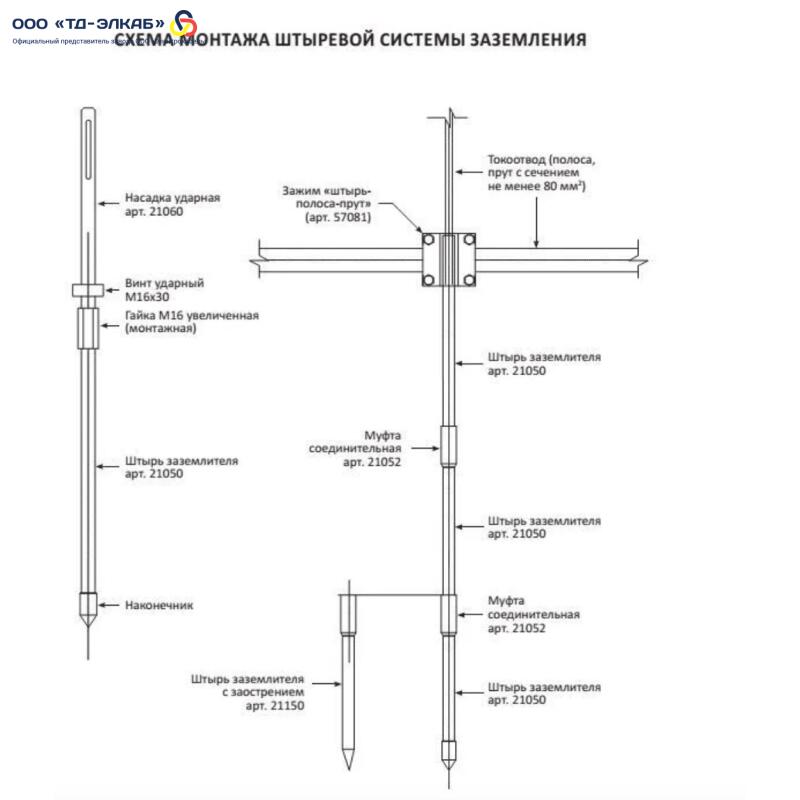

На верхнюю часть заостренного штыря накручивается гайка высокая М16. Затем в гайку вкручивается ударный болт до контакта со штырем. При помощи ручного ударного инструмента (кувалда) штырь забивается в грунт до уровня, удобного для проведения дальнейших монтажных работ.

Далее со штыря выкручивается гайка с ударным болтом. На резьбу штыря наносится антикоррозионная токопроводящая смазка и накручивается муфта соединительная. Затем резьба второго штыря покрывается электропроводящей антикоррозионной смазкой и закручивается в муфту до полного контакта с первым штырем. При этом следует обращать внимание на обеспечение полного контакта штырей между собой, что необходимо для уменьшения ударной нагрузки на муфту соединительную и передачи энергии удара непосредственно от штыря к штырю. Второй штырь забивается в грунт.

Повторять вышеописанные операции до забивания всех штырей. При монтаже штырей возможно ослабление резьбового соединения муфта-штырь. Рекомендуется периодически подкручивать муфту гаечным ключом №24, удерживая при этом стержень газовым ключом. На смонтированные штыри крепится зажим соединительный арт. 57081 «заземлитель-полоса-прут».

К зажиму присоединяется проводник с сечением не менее 100мм2. Место соединения обрабатывается любой защитной смазкой или обматывается антикоррозионной лентой.
